Die künftige Stromverbindung zwischen dem spanischen Festland und Ceuta wird einen bedeutenden Meilenstein für das Energiesystem der autonomen Stadt darstellen. Die neue Verbindung wird die Versorgungssicherheit erhöhen, die Integration in das Festlandsnetz verbessern und die stärkere Einbindung erneuerbarer Energien fördern.

Im Rahmen dieses strategischen Projekts, das von Red Eléctrica (Redeia) gefördert und von Prysmian als Hauptauftragnehmer für die Unterseekabelverbindung umgesetzt wird, war Catalana de Perforacions für die Ausführung der vier Bohrungen mittels Horizontal Directional Drilling (HDD) verantwortlich. Diese ermöglichen die Anbindung der Landinfrastruktur an das zukünftige Unterseekabel sowohl in La Línea de la Concepción als auch in Ceuta.

Dabei handelt es sich um eine entscheidende Projektphase, da der Übergang zwischen Land und Meer vollständig unterirdisch realisiert werden kann, ohne direkte Eingriffe an den Stränden vorzunehmen und unter Wahrung der Küstenlandschaft.

Das Projekt umfasst die Verlegung von zwei elektrischen Unterseestromkreisen, die sich über rund 58 Kilometer durch die Straße von Gibraltar erstrecken und beide Stromsysteme miteinander verbinden. Der Übergang zwischen den landseitigen Anlagen und dem Unterseekabel musste mit höchster technischer Zuverlässigkeit und minimalen Auswirkungen auf die Küste umgesetzt werden.

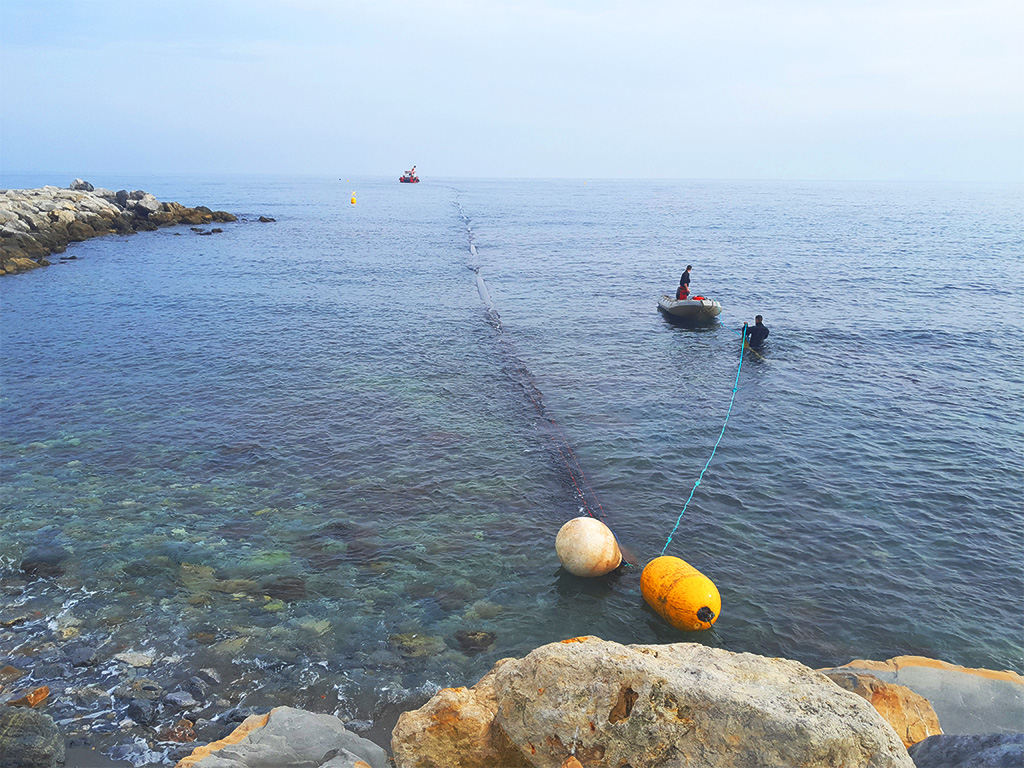

Daher fiel die Wahl auf die Shore-Approach-Lösung mittels Horizontalspülbohrung, eine Technologie, die eine vollständig unterirdische Querung von der Küste bis zum Austrittspunkt im Meer ermöglicht.

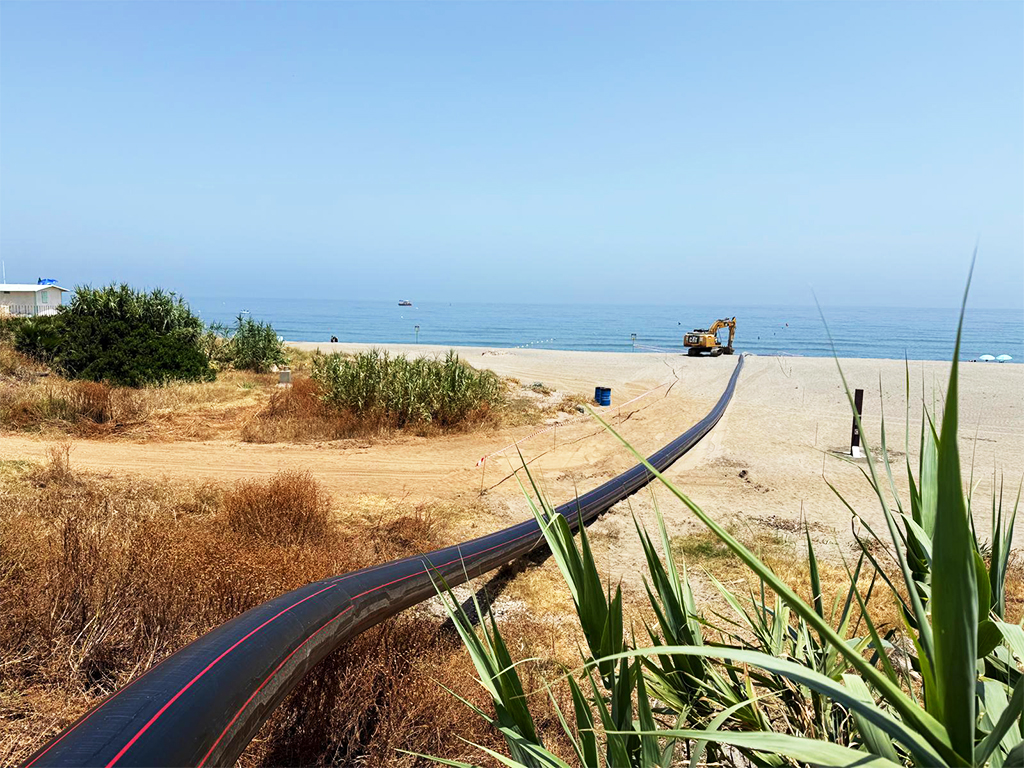

Dank dieser Lösung konnten die für die spätere Kabelverlegung erforderlichen Schutzrohre installiert werden, ohne Gräben an den Stränden auszuheben oder die Küstenlinie zu verändern. Dadurch wurden die Auswirkungen auf die natürliche Umgebung während der Bauarbeiten auf ein Minimum reduziert.

Als Subunternehmer von Prysmian umfasste unsere Beteiligung am Projekt die Ausführung von vier Horizontalspülbohrungen, die auf beide Endpunkte der Stromverbindung verteilt waren.

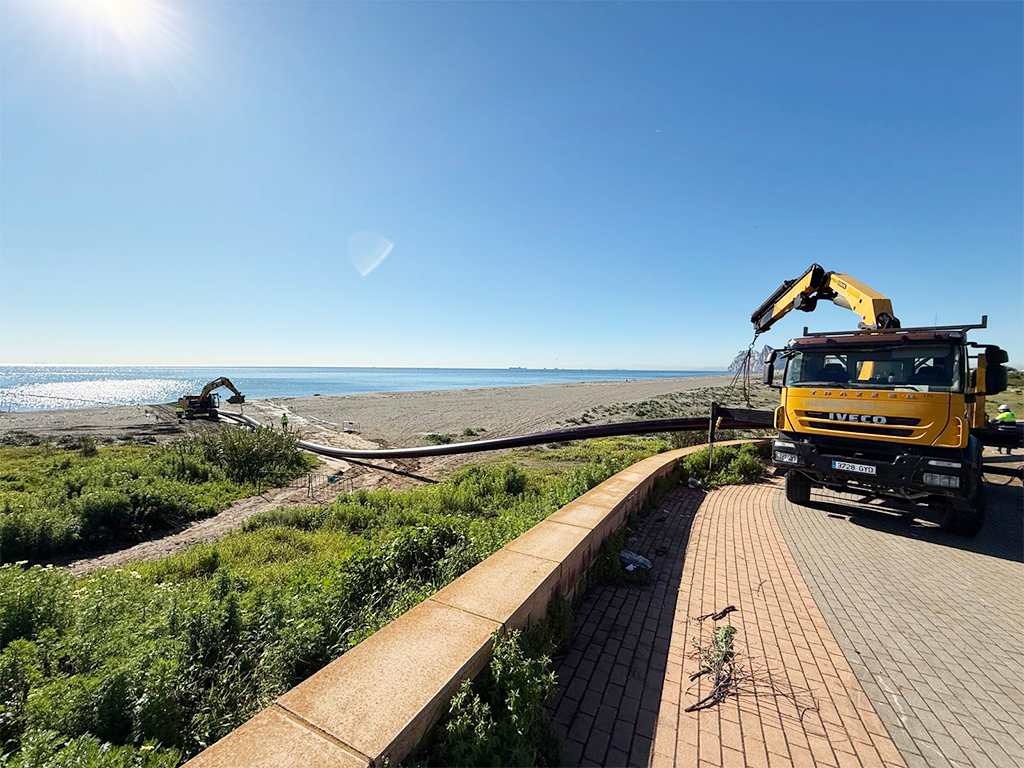

In La Línea de la Concepción führten wir zwei parallele Bohrungen mit einer Länge von 303 und 307 Metern aus. Die erste ermöglichte die Installation eines PE100-SDR11-Rohres mit Ø160 mm über eine Pilotbohrung von Ø250 mm, ohne dass Aufweitungen erforderlich waren. Die zweite Bohrung war für die Installation eines PE100-SDR17-Rohres mit Ø900 mm vorgesehen und erforderte vier Aufweitungsstufen bis zu einem Enddurchmesser von Ø1.219,2 mm.

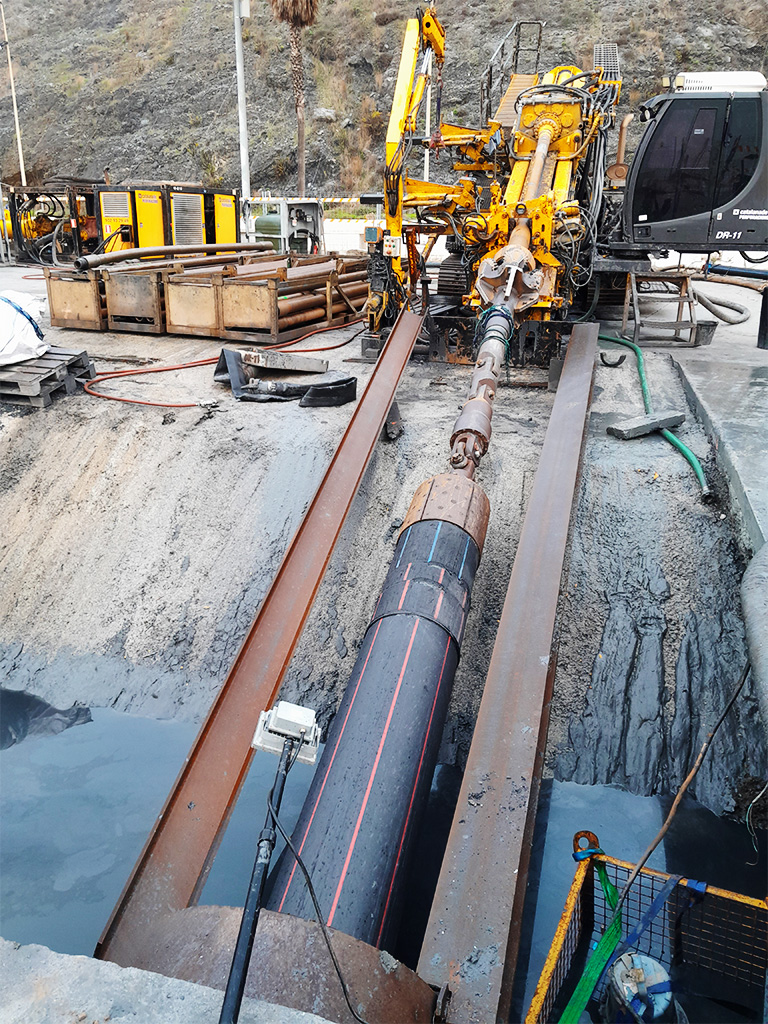

In Ceuta führten wir weitere zwei Land-See-Bohrungen mit 512 und 513 Metern Länge aus, in denen jeweils ein PE100-SDR11-Rohr mit Ø500 mm installiert wurde. Die Bohrungen begannen mit einem Pilotdurchmesser von Ø216 mm und wurden bis zu einem Enddurchmesser von Ø686 mm aufgeweitet.

Insgesamt umfasste unser Leistungspaket 1.635 Meter Horizontalspülbohrung, verteilt auf beide Uferseiten der Stromverbindung.

Obwohl alle vier Bohrungen Teil desselben Projekts waren, unterschieden sich die geologischen Bedingungen an beiden Enden der Verbindung erheblich.

In La Línea de la Concepción verliefen die ersten Bohrmeter durch heterogenes Bodenmaterial. Daher mussten Stahlrohre (Casings) eingebaut werden, um die Stabilität des Untergrunds vor Beginn der HDD-Arbeiten sicherzustellen.

In Ceuta hingegen erfolgte die Bohrung vollständig in felsigem Untergrund. Dies erforderte eine kontinuierliche Anpassung der Bohrparameter sowie eine permanente Überwachung des Bohrverlaufs, um die genaue Trassenführung bis zum vorgesehenen Austrittspunkt auf dem Meeresboden zu gewährleisten.

Die Fähigkeit, die Arbeitsmethodik an derart unterschiedliche geologische Bedingungen anzupassen, war einer der entscheidenden Faktoren für den erfolgreichen Abschluss aller vier Bohrungen.

Die Arbeiten wurden in einem Umfeld durchgeführt, das sowohl technisch als auch ökologisch besonders sensibel war.

Die Nähe zum Meer, die geologische Vielfalt der Straße von Gibraltar sowie die notwendige Koordination mit den übrigen Bauphasen erforderten eine äußerst präzise Planung und eine permanente Kontrolle während der gesamten Ausführung.

Jede Bohrung wurde so konzipiert, dass die Stabilität des Untergrunds gewährleistet, der vorgesehene Krümmungsradius eingehalten und die spätere Installation der Schutzrohre erleichtert wird, ohne die Sicherheit der Infrastruktur oder die natürliche Umgebung zu beeinträchtigen.

Diese Art von Arbeiten erfordert eine Kombination aus technischer Erfahrung, geologischem Fachwissen und hoher Anpassungsfähigkeit auf der Baustelle, um auf jede während der Bohrung auftretende Veränderung reagieren zu können.

Mit dem Abschluss dieser Arbeiten erweitern wir unsere Erfahrung um ein weiteres strategisches Projekt im Bereich Shore Approach.

Die Beteiligung an der neuen Stromverbindung zwischen dem spanischen Festland und Ceuta unterstreicht unsere Fähigkeit zur Umsetzung kritischer Infrastrukturen, indem wir uns an sehr unterschiedliche geologische Bedingungen anpassen und grabenlose Lösungen anbieten, die Präzision, Zuverlässigkeit und geringe Umweltbelastung miteinander verbinden.

Jedes neue Projekt ermöglicht es uns, unsere Erfahrung im Bereich der Landfalls weiter auszubauen und unsere Spezialisierung auf HDD-Bohrungen für bedeutende Energieinfrastrukturprojekte zu festigen.
